ZZY自力式压力调节阀

自力式调节阀是一种无需外来能源，依靠被测介质自身压力或温度或流量变化，按预先设定值，进行自动调节的控制装置，是一种节能型仪表。它集控制、执行诸多功能于一身，自成１个独立的仪表控制系统。集变送器、控制器及执行机构的功能于一体。不同于一般含义上的控制阀。

  自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

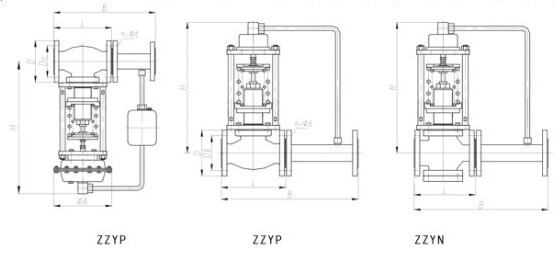

 自力式压力调节阀安装方式与介质、温度的关系

１）自力式压力调节阀安装方式原则上宜采用，气体介质正立安装（执行机构在上、阀体在下），液体与蒸汽介质倒装。

２）气体介质温度高于７０℃低于１４０℃、液体介质温度高于１４０℃时，自力式压力调节阀除采用倒装外，还应在引压管路上加装隔离罐，并应在引压管路、隔离罐、膜头处注满冷媒，以防膜片受高温老化。

３）气体介质温度高于７０℃低于１４０℃时，若仍采用正立安装，应在设计文件（设备表）中注明采用高温膜片（如乙丙橡胶膜片、硅橡胶膜片等），否则会造成普通膜片老化。

自力式压力调节阀的参数

公称通径（DN）		20	25		32	40		50		65	80		100			125		150		200		250		300
额定流量系数（KV）		7	11		20	30		48		75	120		190			300		480		760		1100		1750
额定行程（mm）		8			10			14		20			25		40					50		60		70
公称压力（MPa）		1.6 4.0 6.4
压力调节范围（Mpa）		15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500
流量特性		快开
调节精度%		±5
使用温度（℃）		≤350
1、允许泄漏量	硬密封（1/h）	单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级）
	软密封（1/h）	0.15		0.30			0.45		0.60			0.90		1.7			4.0		6.75		11.10		16.0
2、减压比	最大	10
	最小	1.25

深圳北泽阀门订货须知：

①调节阀产品名称与型号

②调节阀的口径

③调节阀是否带附件以便我们的为您正确选型

④调节阀的使用压力

⑤调节阀的使用介质的温度。
二、若已经由设计单位选定深圳北泽阀门的调节阀型号，请按调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深圳北泽阀门专家为您审核把关。
