气动浆液阀  Z673X

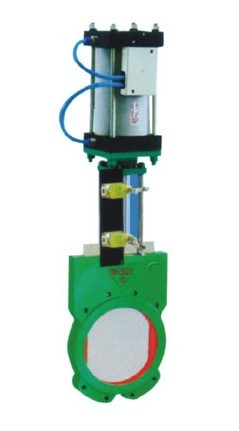

气动浆液阀pneumatic parallel slide valve

用途
本阀门适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上，作启闭调节和节流使用，适用于水平安装，亦可倾斜安装。
适用温度：-10~80℃

特点
◎结构简单：轻便、密封性能好。
◎操作方式：手轮、电动、电液动、气动。

主要零部件材质 Key parts material

阀体Valve body	灰铸铁、碳钢Gray cast iron, carbon steel
闸板Gate plate	不锈钢Stainless steel
阀杆Stem	不锈钢Stainless steel
立柱Column	45＃
密封圈Seal ring	橡胶Rubber

主要外形及连接尺寸 Profile and connection dimension                           单位 Unit:mm

DN	L		D1	D2	D0	H	N-M
	PN6	PN10
50	40	40	125	100	180	295	4-M16
65	40	40	145	120	180	305	4-M16
80	50	50	160	135	220	330	4-M16
100	50	50	180	155	220	380	4-M16
125	50	50	210	185	240	415	4-M16
150	60	60	240	210	280	490	4-M20
200	60	60	295	265	280	550	4-M20
250	70	70	350	320	360	693	8-M20
300	70	80	400	368	400	796	8-M20
350	80	90	460	428	400	895	10-M20
400	80	120	515	482	500	1004	10-M22
450	90	120	565	532	500	1110	14-M22
500	100	130	620	585	600	1210	14-M22
600	100	140	825	685	700	1460	14-M27
700	100	140	840	800	800	1680	16-M27
800	120	150	950	905	800	1910	16-M30
900	120	150	1050	1005	800	2130	20-M30
